Da die Firma Speed-Link es hier besonders gut mit der blauen Beleuchtung gemeint hat,
wurde in den Tastaturrahmen (der aus der Oberschicht Aluminium und darunter verstärkt mit Plastik besteht - also genau zwischen diese beiden Komponenten -)
ein Stück blaue Folie geklebt so, dass man nicht direkt in die blauen LEDs schauen kann sondern nur diese blaue Folie sieht.

Das Problem war nun diese Folie herauszunehmen, dadurch das Aluminium und Plastik allerdings sehr gut miteinander verklebt sind, ist das aber quasi unmöglich...



So blieb mir nur die Möglichkeit, mittels eines normalen, handelsüblichen 3mm Bohrer,
von der Rückseite aus, vorsichtig durch die Folie zu bohren, in der Hoffnung das diese danach komplett aus dem sichtbaren Bereich verschwunden ist.

Hierbei sollte auf einen Einsatz von Hand-/Akku-/Standbohrmaschine verzichtet werden, einfach den Bohrer in die Finger nehmen und mit einem leichten druck ein wenig drehen, das dauert zwar ein paar Minuten länger als mit einer Bohrmaschine, aber dafür ist die Gefahr das Ihr euch damit das Alu in irgendeiner Form beschädigt oder die Rundung aus der Form bringt, minimal.

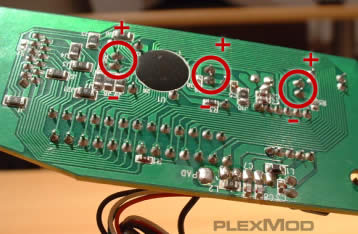

Als nächstes geht's an die LEDs... auf der Platine ist der +Pol jeweils zwar gekennzeichnet..



..habe diese aber hier auf dem Bild aber nochmals verdeutlicht ;)

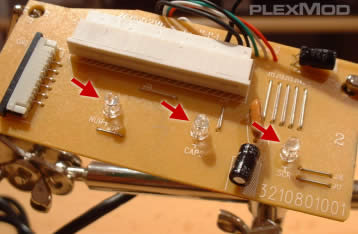

Die vorhandenen LEDs herauszulöten ist eigentlich recht einfach,
hierbei sollte dann die Platine aber in die Löthilfe ("dritte Hand") eingeklemmt werden.

Da hier Lötpunkte auf der Rückseite liegen, kann man diese Problemlos mit dem Lötkolben ereichen.... also einfach dann den Lötkolben einen kurzen Moment quer an beide Lötstellen einer LED gleichzeitig halten und von der anderen Seite die LED am besten mit der kleinen Greifzange herausziehen.

Dann die neuen LEDs auf die entsprechende Länge der alten LEDs mit dem Seitenschneider zurechtstutzen und dann steht dem einlöten nichts mehr im Weg.

Dazu dann einfach die LED mit der Zange nehmen, auf die richtige +/- Polung achten, durch die Löcher in der Platine stecken und verlöten.

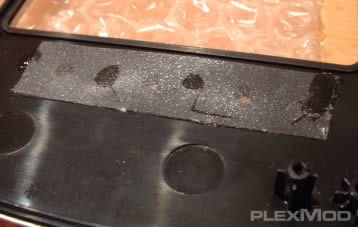

Wer es nicht gerne hat, nun direkt in die LEDs später zu gucken, sollte sich noch eine Klarsichtfolie nehmen, daraus ein ca. 1,5 x 6cm großes Stück Folie herausschneiden..



Und das einfach mit normalem UHU Kleber o.ä., von hinten über die 3 Löcher kleben.. natürlich so dass der Kleber nicht in die Löcher läuft oder so
D adurch wird das Licht dann noch ein bischen gebrochen und wem die LEDs immer noch zu hell sind kann diese ja jetzt leicht mit einem Edding Stift abdunkeln ohne das man dann die Spuren auf der LED von dem Stift sieht.. die Folie ist ja davor ;)



Für den Zusammenbau hinterher,
ist zu beachten, die Klemme für die breite Folien-Leiterbahn von der Tastatur,
kann man öffnen, indem man sie vorsichtig ein Stück nach vorne zieht,
dann die Folie einsteckt und dann wieder vorsichtig zusammenzieht/drückt.
Ich hab das paar mal getestet, normalerweise öffnet sich die Klemme von selbst
sobald man die Folie rauszieht.
Zudem empfand ich als bestes die Einbaureihenfolge,
das ich zuerst die schmale Folie der Zusatztasten in die schmale Klemme gesteckt habe,
dann die Tastatureinheit in der Handgehalten habe und deren breite Folie in die breite
Klemme gesteckt habe und dann die Tastatureinheit erst in das Tastaturgehäuse gelegt und festangedrückt hab.

Ist ein bischen ne fummelarbeit, klappt evtl. nicht auf anhieb,
ich hab auch mehrere Anläufe gebraucht bis wieder alles so zusammengebaut war..
sollte man also bischen bedacht und vorsichtig sein dann klappt das schon.

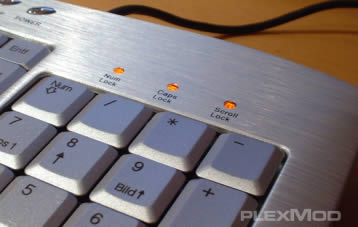

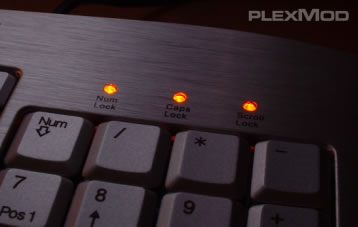

Das fertige Endergebnis kann sich dann sehen lassen...
also nicht nur blau macht glücklich, in dem Fall hier tut's auch orange ;)

Vielen Dank an die Firma Speed-Link, für das zur Verfügung stellen der Tastatur ;)
sowie PPP-LED.de für die orange farbenen LEDs.

by Benny
