TFT Display Mod (Fortsetzung) :

Die eigentliche Umsetzung des Mods, gestaltete sich dann recht einfach,

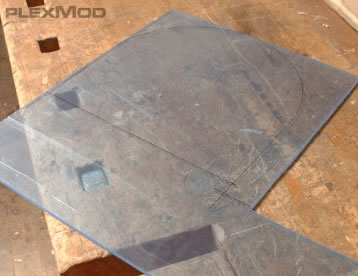

ich nahm die Pappvorlage, zeichnete mir den Umriss auf das Plexiglas (habe dafür 4mm Plexi verwendet, ist bei einer Verwendung von 3mm Leds optimal), dann das Plexi angepasst - also mit der Stichsäge grob in der Form zurechtgesägt, anschließend rund gefeilt, geschliffen sowie dann direkt die 4 Bohrlöcher für die Befestigung an den Gewinden der VESA Wandhalterung in das Plexi gebohrt.

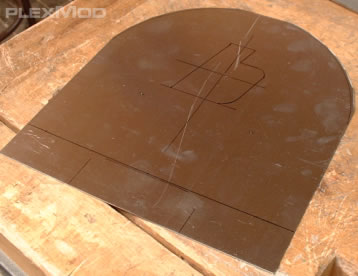

Ähnlich wie bei dem Plexi wurde dann das Alu bearbeitet, hier habe ich jedoch unten noch ein wenig Alu hinzugegeben, wodurch die beiden Stecker des Displays (Strom und VGA) ein wenig überdeckt werden sollten.

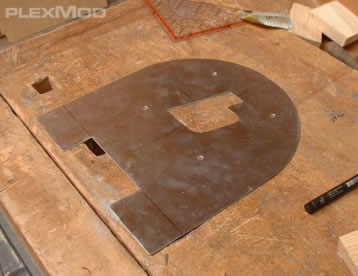

Hier dann direkt auch die 4 Bohrlöcher gebohrt und - wie sollte es anders sein ;)
habe ich mir dann ein "b" dort reingearbeitet.




Das Alu habe ich dann als es soweit fertig war, nochmals komplett mit feinem Schleifpapier übergeschliffen und mit zwei dünnen Schichten Klarlack versiegelt.

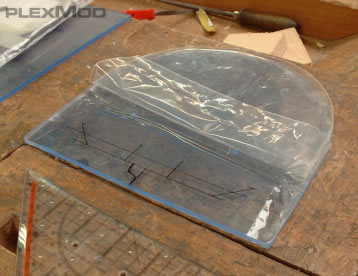

Dann ging's weiter am Plexi, hier zeichnete ich mir jetzt die Positionen für die LEDs an (ich wollte das ganze über 4 LEDs beleuchten) sowie einen kleinen Stauraum wo die Verkabelung der LEDs Platz finden sollte und einen kleinen Schlenker unten, wo das USB Kabel - woher ich den Strom für die Beleuchtung nehmen wollte - rausgeführt und gleichzeitig auch noch festgeklemmt werden sollte.

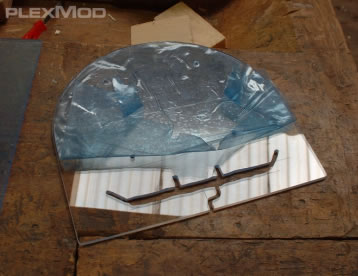

Über den Fräsaufsatz von meinem Aldi-Dremel ;) habe ich dann die ganzen markierten Stellen rausgefräst...

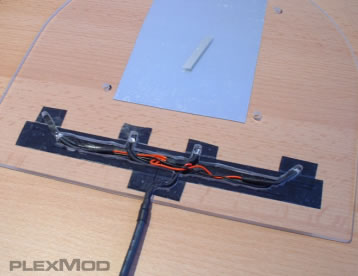

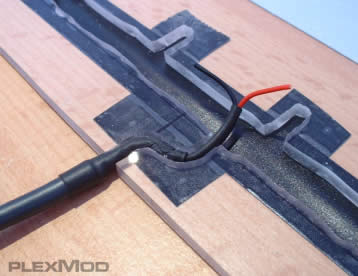

Hier dann das reingeklemmte USB Kabel, habe die untere Seite schon mit Isolierband abgeklebt damit die LEDs und Kabel auch genau in dem dafür ausgearbeiteten Raum blieben - später wurde dann auch noch die Oberseite mit Isolierband an der Stelle abgeklebt.



Dann die verlöteten LEDs - vielen Dank übrigens nochmals an Lumitronix für die LEDs ;) -
und hier sieht man auch, das ich oben - dort wo das "b" sitzt" - schon ein wenig Spiegelfolie hingeklebt habe um den Leuchteffekt zu verstärken, die Stelle wurde auch noch ein wenig mit feinem Schleifpapier angeschliffen.

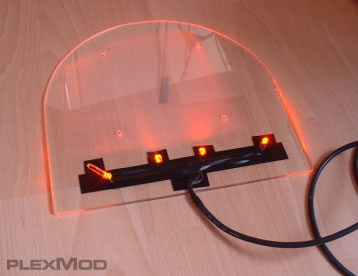

So sah das ganze dann mit Strom aus ;)
(ja, die linke Led ist ein wenig zu kurz geraten, aber das hat nicht wirklich viel Einfluss auf die Leuchtkraft).

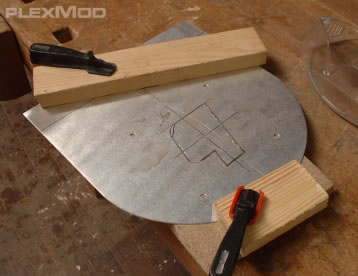

Jetzt konnten die unteren beiden Laschen am Alu noch ein wenig nach innen gebogen werden, damit man diese aber auch wirklich exakt gerade hat, am besten das Alu zwischen zwei Holzbretter vorsichtig einklemmen und dann über die gerade Kante leicht biegen.

Dann konnte die ganze Konstruktion zusammengebaut werden ...

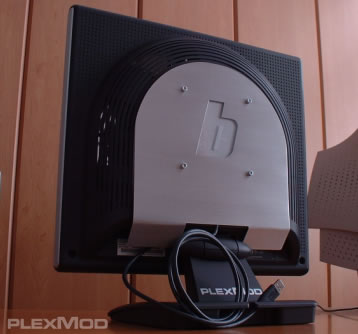

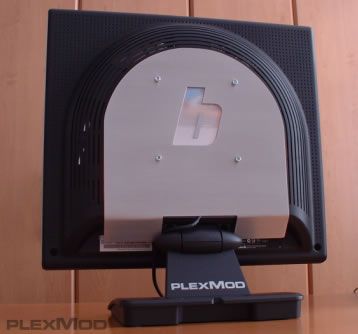

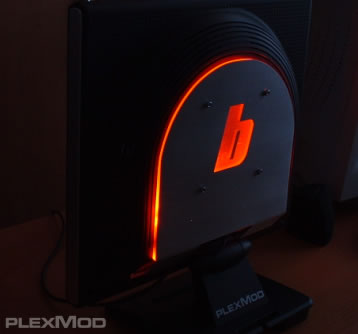

... und der TFT Display Mod war fertig :)

gruß Benny
