Um den Proton Baubericht noch zu vervollständigen... ;)
TFT Display Mod :

Jeder der öfters auf LANs ist kennt das Bild genau,
man sitzt vor seinem Rechner und gegenüber sieht man eine Monitor oder TFT Rückseite,
nur einfarbig oder der Hersteller hat dort sein Logo eingeprägt.

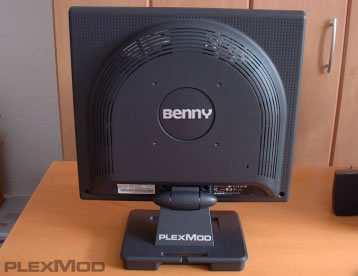

Und genau hier setzt mein Mod an. Ich wollte nämlich das mein Gegenüber
sofort sieht wen er da sich gegenüber sitzen hat ;) und deshalb habe ich mir eine
recht simple Acrylglas/Aluminium Konstruktion hinten an den TFT montiert.

Dieser Mod nutzt die an den meisten TFT Displays befindlichen VESA Wandhalterungen
als Grundlage.

Zur Erläuterung,

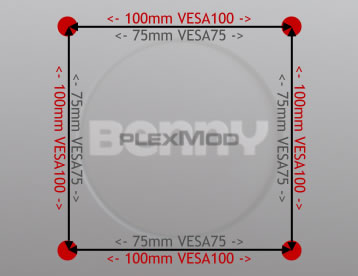

es gibt zwei Normen für die VESA Wandhalterungen,
welche die Abstände der Gewinde auf der der RÜckseite der TFT's zum befestigen
der Wandhalterungen festlegen.

Da wäre zum einen die VESA75 Norm, hier ist der Abstand jeweils von Lochmitte
zu Lochmitte 75mm und dann die VESA100 Norm,
wo der Abstand jeweils von Lochmitte zu Lochmitte 100mm beträgt.

Die Gewinde der VESA Wandhalterungen sind meist für M4 Schrauben ausgelegt
(zumindest habe ich im MMarkt gut 15 TFT Displays nur mit solchen vorgefunden ;) )
und ich habe hier selbst für die Befestigung 10mm lange M4 Schrauben verwendet.

Also im Endeffekt brauch man nur gucken welche VESA Norm bei einem vorzufinden ist
und danach die Bohrungen im Plexi/Alu machen, alles andere ist der eigenen Kreativität überlassen ;)
Die Variante die ich hier zeige ist sogesehen ein Minimal-Mod der meinem
Geschmack entspricht, der aber noch sehr viel besser ausgebaut werden kann
und viel Platz zum experimentieren sowie sicherlich heftigere Mods bietet ;) .

Zuerst mal ein Bild so von dem TFT wie er hier bislang herumstand *g*

Zuerst war natürlich die Überlegung wie gestalte ich die Rückseite?. Bei dem Modell was ich hier habe, bot es sich an diese runde Form zu übernehmen, da es auch dezent und passend aussehen sollte.

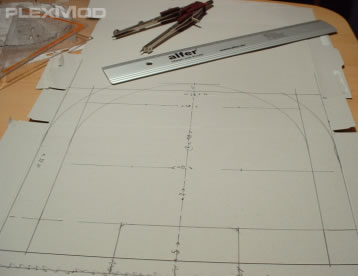

Also wurde ersteinmal Maß genommen und das alles auf Pappkarton übertragen, so dass ich hinterher den Pappkarton als 1:1 Muster für den Zuschnitt von Alu und Plexi nutzen konnte, das ist eigentlich auch der Teil wo man am sorgfältigsten arbeiten sollte damit hinterher alles auch vernünftig sitzt.
