Die Front :

Wie bereits erwähnt wollte ich die Front des Shuttle durch eine eigene ersetzen.

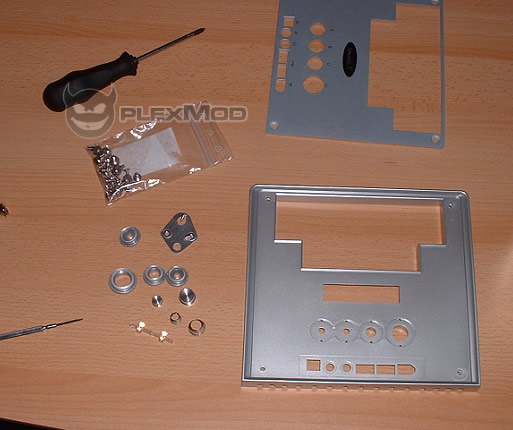

Dazu habe ich die Original Front ersteinmal zerlegt und geschaut wie Shuttle so Kleinigkeiten wie die Befestigung der Taster gelöst hat,
da ich am überlegen war die Original Taster mit in meine Front später zu integrieren.

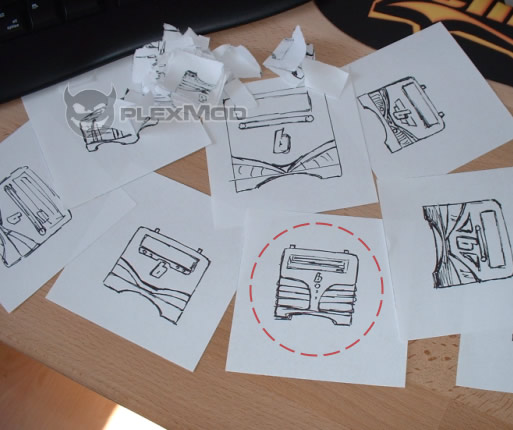

Dann ging es daran ein Front-Design zu entwerfen... die Zettel die Ihr hier seht, sind nur ein kleiner Teil meiner Skizzen gewesen *g*,
aber das Bild hier beinhaltet den Entwurf (rot markiert ;) ), der mir zu dem Zeitpunkt am besten gefiel....



..und welchen ich auch promt umsetzen wollte.

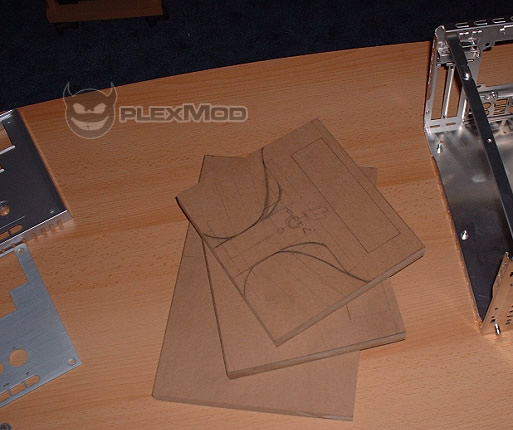

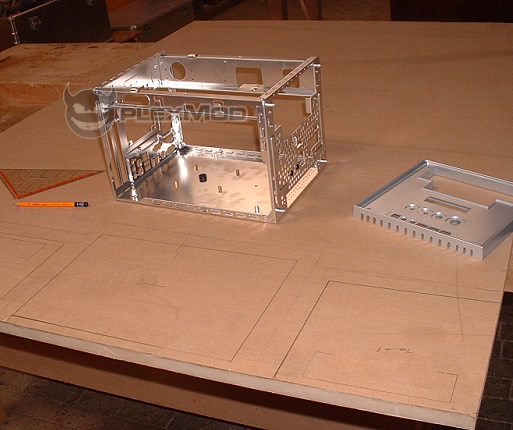

Ausgangsmaterial war 18mm MDF, aus welchem ich mir zwei kleine Platten für die Front und eine größere für die Standfüße zurecht sägte.



Die Front sollte aus zwei übereinanderliegenden MDF Platten bestehen, wovon die oberste in Form gearbeitet werden sollte
und die untere am XPC Gestelle befestigt werden sollte. Eine etwas umständliche Variante, die mir aus meiner damaligen Sicht
optimal erschien.... welche jedoch später - wie die gesamte Front übrigens - verworfen wurde *g*..
aber erstmal ging es ja mit dem Bau der Front noch weiter..

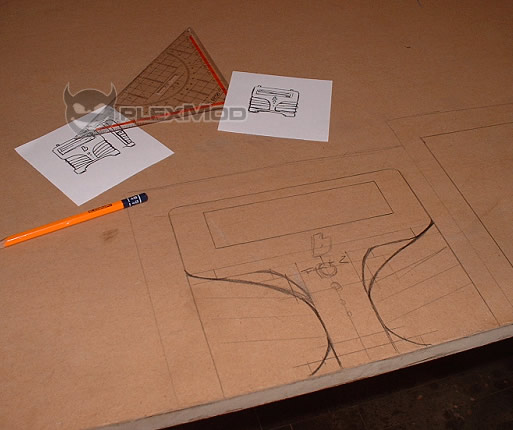

Ich übertrug nun meine Skizze etwas genauer ;) auf das MDF und schnitt die Platten mit einer größeren Zugabe per Stichsäge aus.

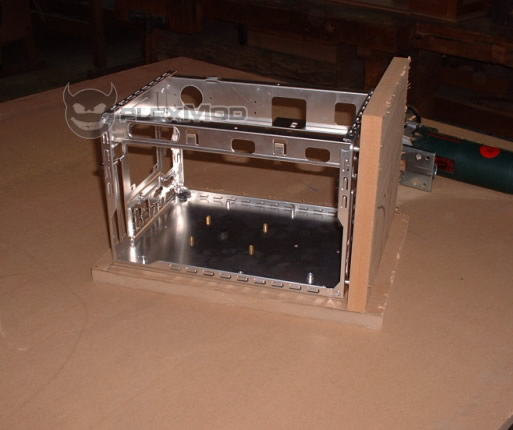

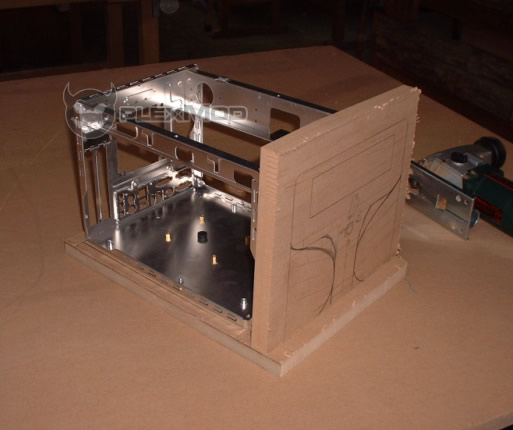

- Das ganze mal Testweise an dem Grundgestell -

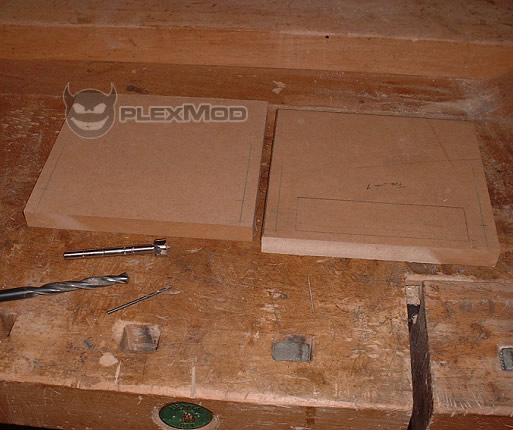

Dann wurden die Platten per Tischkreissäge auf das exakte Maß geschnitten...

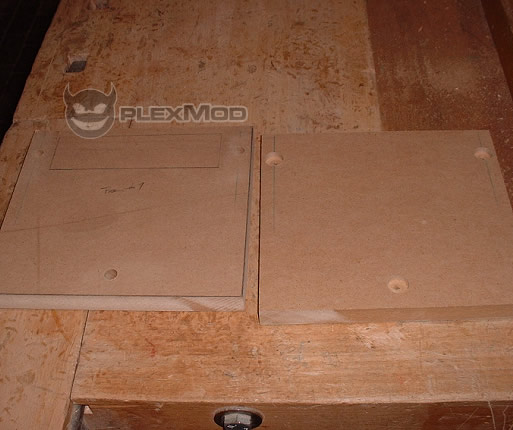

...und mit Bohrlöchern versehen.
In diese Bohrlöcher wollte ich später kleine Soundboard-Steckverbinder anbringen,
um damit die beiden Platten später miteinander verbinden zu können.

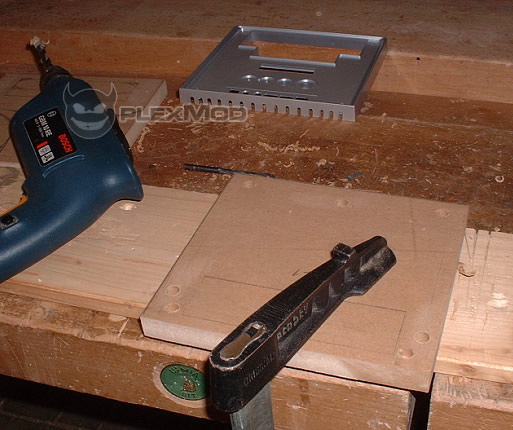

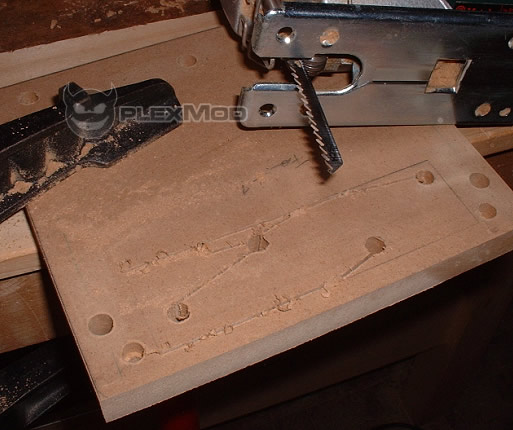

Hier habe ich dann die Bohrlöcher in die untere MDF Platte noch gebohrt,
wo die Schrauben zum befestigen der Front am Grundgestell später untergebracht werden sollten.

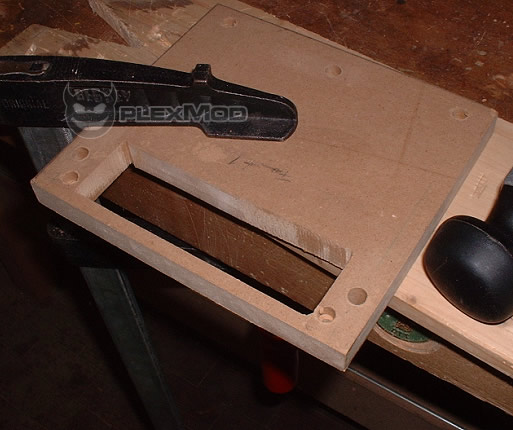

Anschließend konnte ich dann die Öffnung für das CD/DVD Laufwerk aussägen..



...und später dann mittels Feile nacharbeiten und schleifen.

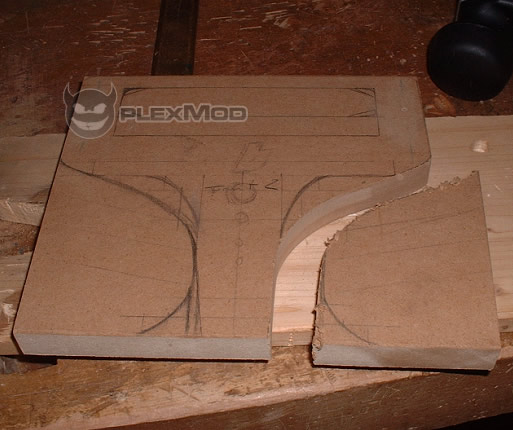

Weiter ging es nun an der oberen Frontplatte,
wo die Form ausgearbeitet wurde - ebenfalls per Stichsäge.. und dann feilen und schleifen :)

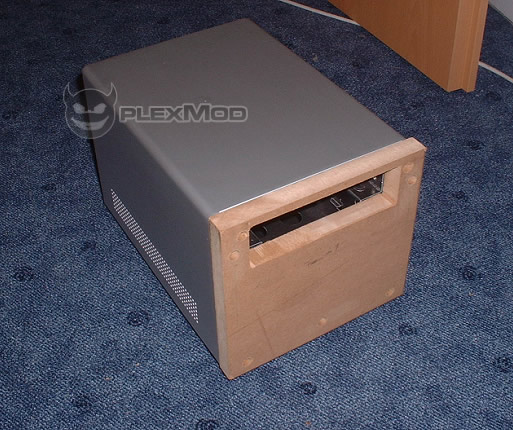

So sah dann die montierte untere Frontplatte aus.

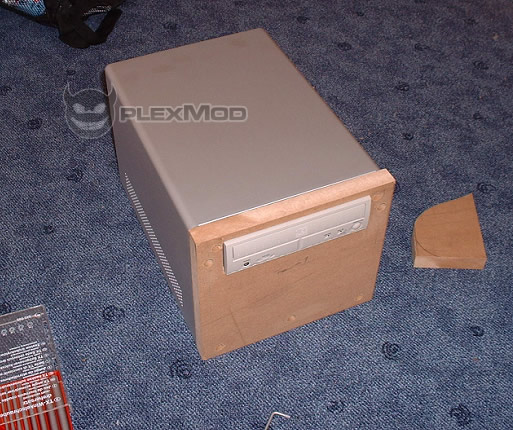

..und nochmals mit testweise eingebautem Laufwerk ;)
